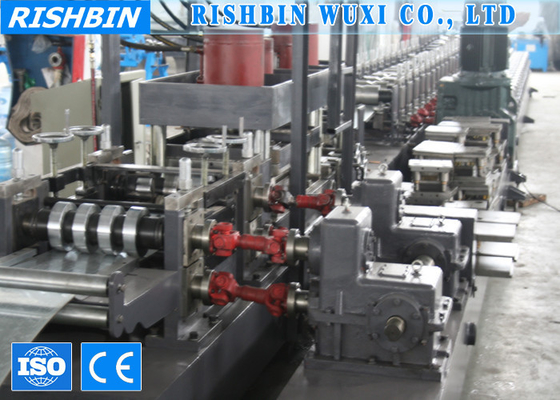

원형 허브의 일종 환원제와 22 KW 고속도로 가드 레일 냉각 압연 성형 기계

원형 허브의 일종 환원제와 22 KW 고속도로 가드 레일 냉각 압연 성형 기계

고속도로 가드 레일 냉각 압연 성형 기계의 상술

1. 디코일러

• 일 측 위의 원 헤드와 수동적 로딩
• 맥스. 중량을 로딩하는 것 : 8000Kg
• 맥스. 코일의 지름 : 1600 밀리미터
• 맥스. 코일러의 폭 : 600 밀리미터

2. 피딩-인 & 레벨링

• 금속 판은 안내 바퀴에 보내집니다 (좌우 양쪽 편이 조정할 수 있습니다)
• 금속 판은 전달하는 롤러 지름에 보내지고 180 밀리미터가, 철강 S45C가 물질적인데, 48' C-52' Ｃ를 껐다는 것 입니다
• 레벨링은 모두 퀀칭된 표면 처리인 상향인 3개 롤러와 네 롤러 하락세에 의해 행해집니다.

3. 펀칭 (좌우 양쪽 편이 조정할 수 있습니다)

• 수력 펀칭
• 피스톤의 지름 : 140 밀리미터
• 동작 압력 : 20Mpa
• 거푸집 소재 : Cr12, 58' C-62' Ｃ를 껐습니다
• 수력 방송국의 발전소 : 15 KW
• 차원(MM) : 1500년

4. 형성

• 주전동기출력 : 22 KW
• 원형 허브의 일종 환원제 BWD14-43-45KW
• 전송 : 자재 계수와 기어 박스
• 샤프트 재료 : 마감 처리재 뒤에 퀀칭되고 담금질한 고품질 스틸 45를 사용하기
• 샤프트 직경 : 100 밀리미터
• 롤러재 :GCR15, 58' C-62' Ｃ를 껐고 표면 처리를 전해도금시킵니다
• 역의 수 : 17개 스테이션
• 속도 조절 사용 빈도수 변환, 5m-15m/min (펀칭을 포함하지 않습니다)
• 주파수 변환기 : 파나소닉(380V,50Hz)
• PLC 제어용
• 터치 스크린 조작 패널

5. 절단

• 수압 커팅
• 블레이드를 줄이는 재료 : Cr12, 58' C-62' Ｃ를 껐습니다
• 피스톤의 지름 :250 밀리미터
• 동작 압력 : 30Mpa
• 작동 행정 : 80 밀리미터

6.런 아웃 테이블

• 사각 파이프 (60mm*40mm)는 용접되었습니다 (높이가 조정할 수 있습니다)
• 차원 : 1500년 mm(L)X800mm(W)X600mm-1000mm(H)


롤 성형기의 흐름으로 일하기

안에 안내 (금속 판이 첫번째 형상대로 안내됩니다)로 날것 자재 장착 공급--펀칭 롤린 - 형성 수력 절단을 평평하게 하기--런 아웃 테이블



우리의 장점

• 고급 품질
• 믿을 만합니다

• 오래갑니다
• 합리적인 가격
• 잘 서비스 뒤에
• 1년 보증
• 10년 경험 이상
