반전 순환 CBM 보편적인 드릴링 리그 TDR -50를 가진 회전하 훈련

반전 순환 CBM 보편적인 드릴링 리그 TDR -50를 가진 회전하 훈련

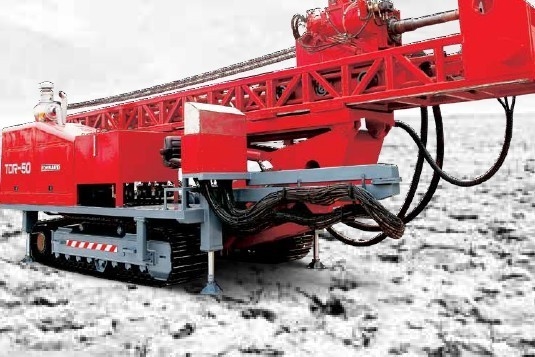

TDR -50 보편적인 드릴링 리그는 각 사용자를 3.5 ″에 47 ″의 시추공 직경과 1 200m까지 드릴링 깊이와 더불어 다음의 방법으로, 교련하는 가능하게 합니다.

직접적인 순환을 가진 ●Rotary 훈련

반전 순환을 가진 ●Rotary 훈련

●Percussion 중핵 훈련 (램 응어리를 빼기)

●Wire 선 중핵 훈련

●Down 구멍 망치 훈련

●Free 가을 훈련

●Direction 탈선 훈련

TDR servies 의장은 얕은 기름을 위한 사용이골 광산의 가스, 석탄 침대 메탄 배수장치, geothermy, explotation 및 대직경 깊은 물 우물 신청은 또한, 탄갱의 배기 가스와 아래로 구조의 구멍을 위한 사용일 수 있습니다.

충분히 TDR-50 유압 다기능 최고 드라이브 교련 의장

상세 사양

1. 엔진을 결합하십시오

디젤 엔진, 2개의 벨브 인라인, 6개의 실린더 intercooled 터보로 충전된; 분리되는 실린더 해드, 구조 구획; 연료 체계를 위한 기계적인 고압적인 주입 기술 사용하기.

디젤 엔진의 크랭크축은 (독일에 있는 KTR에 의해 하는) 가동 가능한 연결기를 통해서 유압 펌프를 힘을 제공합니다.

모형 WD10G330E211 디젤 엔진

330 HP (243 Kw)를 @ 2200 분당 회전수 강화하십시오

Max.torque 1250년 Nm@ 1500 분당 회전수

진지변환 9.726 L

최소한도 연료 소비 210g/kw h

2. 유압 장치

4개의 유압 펌프, 3개의 변하기 쉬운 진지변환 피스톤 펌프 및 사람은 진지변환을 고쳤습니다

유압 펌프는, 전부 의장을 함께 힘을 제공합니다. 유압 장치는 비례적인 통제 벨브와 완전하게 회로 여과기 단위를 가진 개방 회로입니다. 필터 원자는 대체될 수 있습니다.

유압의 열 분산은 강제 통풍 냉각에서 입니다. 자전 및 먹이는 체계의 변하기 쉬운 진지변환 피스톤 펌프 그리고 비례적인 통제 벨브는 짐 과민한 디자인해입니다,

어느 통제 펌프의 교류 필요에 따라지. 모든 유압 분지는 일류 밸브에 의해 보호됩니다.

3. 아우트리거와 돛대 경사

아우트리거는 무거운 정연한 강관에 의해, 정면 둘 다 하고 후방 실린더는 교련 설치도 연결됩니다. 거기 선적 둘 다에 장치를 잠그고 그리고 위치 이동합니다. 각 아우트리거는 저절로 둘 수 있었습니다.

돛대의 실린더에 의하여 오르 내릴 때 충격을 감소시킬 수 있던 완충기 끝을, 비치하고 있 안정되어 있는 합니다. 통제 벨브는 필요에 따라서 속도를 바꿀 수 있었습니다.

4. 제어반

수송할 때 왼쪽에 있는 아크 그네 위원회, 그리고 그것은 돛대의 밑에 끌어 넣을 수 있습니다.

제어반은 모든 기구와 조파기 위치 이루어져 있습니다. 돌진 널은 이루어져 있습니다: 물 온도계, 속도 기록계, 기름 압력계, 자전 체계, 압력의 압력 계기

먹이는 체계의 계기, 드릴링 체계, 훈련의 압력, 압력의 압력 계기

보조 펌프 등등의.

5. 돛대를 끼워넣기

돛대를 끼워넣는 것은 교련 머리를 이동 거리 및 고도를 매우 더, 제공합니다

수송에 있는 주요 기계의 길이를 단축합니다. 미끄러지는 실린더는 돛대를 돕습니다

3.65 m까지 이동 거리로, 그것에 지상을, 그러므로 접촉하 확고하게,

교련 설치의 힘을 극소화합니다.

완전히 확장하는: 62 피트 (18.9 m)

완전히 끌어 넣는: 39.4 피트 (m) 12

6. 먹이는 체계

최고 드라이브 머리는 액압 실린더 및 사슬에 의해 몹니다. 그것이 일어날 때, 상단의

돛대는 할 수 있었습니다 1:2의 비율에 장시간, 맨 위 단위의 최대 길이입니다 대략 46 발 (14.02m)

수용량은의 230 lbf (50 000Kg) 철수합니다 힘 110를

수용량은의 455 lbf (12 000Kg) 내립니다 힘 26를

최대. 속도 80m/min를 내리십시오

돛대 미끄러짐 3.65m의 치기

7. 안전 체계

돛대의 유압 장치는 안전 유압 벨브 무언가가 잘못될 때, 장비됩니다

유압 장치 및 자전으로 단위는 통제, 유압 안전에서 아래로 교련하고 있습니다

벨브는 맨 위 단위를 잠그고, 아래로 교련에서 따라서 멈추고 사고를 피합니다.

8. 느리 먹이는 교련 위로 벨브

통신수는 천천히 먹이는 교련 위로를 통해서 압력을 정확하게 통제할 수 있었습니다.

9. 최고 드라이브 머리

tricone 조금, DTH 망치, PDC 딜 조금 및 만나는 다이아몬드 조금을 위한 최고 드라이브 머리 한 벌

속도와 토크가 일 도중 특별한 수요에 의하여의 자전합니다. 박차 장치를 사용하는 4 교대 변속기

목욕 윤활을 모십시오, 기름을 바르십시오. 유압 모터 및 변속기는 매우 고속을 제공할 수 있었습니다

그리고 조정될 토크.

필요로 하는, (수직) 0º에서 배열하다 단위가 각에 의하여의 조정될 수 있었습니다 자전합니다--90º.

꼭지 중핵 갱구의 내부 직경: 76.2 mm

11. 힘 렌치

집게는 SY/T5074 기준과 API Spec 7K 교련 그리고 좋은 서비스 장비"를 위한" 명세에 따라 디자인되고 제조됩니다.

크기는 3 1/2 ″ 연결 - 8개의 ″ 몸을 둥글게 되었습니다

Max.Torque 100 000 Nm

회전 속도 2.7 – 40 분당 회전수

12. 거치: 크롤러, 굴착기의 하부 구조

Max.Moving 속도는 3개 Km/h입니다.

13. 지브 붐

유압 드라이브 및 통제의 180º 회전하는 지원. 적재 능력 7 605 lbf (3개의 450 Kg).

14. 뜨 잠수함

뜨 잠수함은 합동이 3 ″의 범위에 가능하게 합니다 (76.2 mm) 움직이도록.

15. 윈치

돛대의 뒤에, 있는 몬 유압 모터에 의해 윈치는 막대와 같은 윈치의 케이싱 관 드는 드릴링 공구를 위해 사용해서, 드릴용 날 및 교련 고리, 등등 가동 다른 드릴링 기능의 무소속자입니다.

윈치의 밧줄 수용량 50 m

힘을 당기는 빈 바퀴 3450 kg

빈 바퀴 속도 60 m/min

강철 케이블 13 mm, 35 m

16. 선 윈치

의장은 또한 선 윈치로 갖춰져, 중핵 훈련과 다른 드릴링 분야를 위해 사용하.

최대 드는 수용량: 1.5 톤. (벌거벗은 드럼)

철강선 Dia.: 6mm

밧줄 수용량: 1500m

단 하나 철사 드는 속도는 0-280m/min입니다, stepless 조정가능합니다 장치를 검출하는 상승과 산을 위해 사용해.

17. 거품 펌프

거품 펌프는 유압, 수평하고, 세겹의, 단 하나 임시 보복 피스톤 펌프에 의해 몹니다.

최대 진지변환 75 L /min

최대 압력 6 Mpa

18. 공구 주유기

DTH 망치를 위한 교련 공구를 기름을 바르는 주유기를 도구로 만드십시오.

윤활유 교류: 0-12 L/h

저장: 8개 L

19. 전기 장치

디젤 엔진에 의해 몬 발전기와 배터는 전부 24V 직류를 제공합니다. 모든 케이블은 물개 선에 의해 보호됩니다. 게다가, 모든 회로는 단락시키는으로 갖춰집니다.

발전기 24 V DC

건전지 2 건전지 평행선은 12의 볼트도 연결했습니다

맨 위 램프 4 할로겐 투광램프
