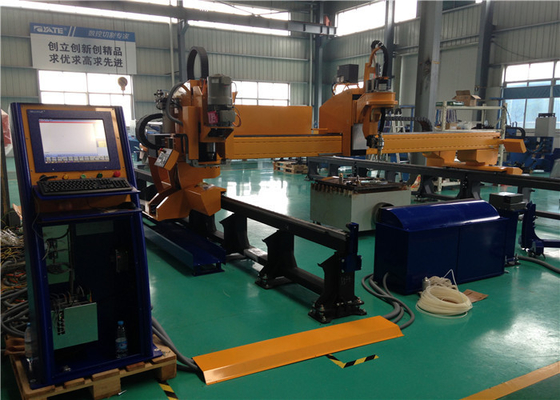

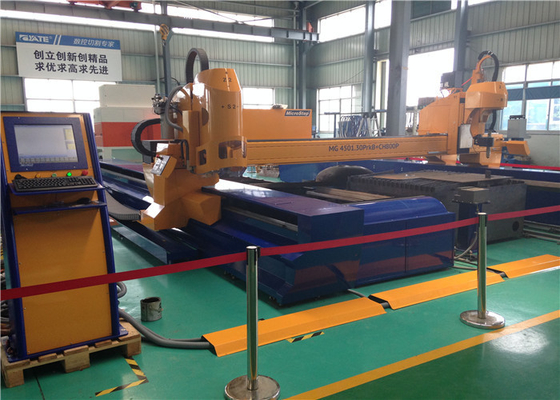

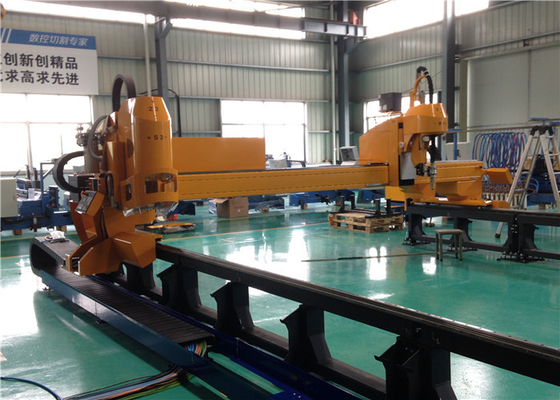

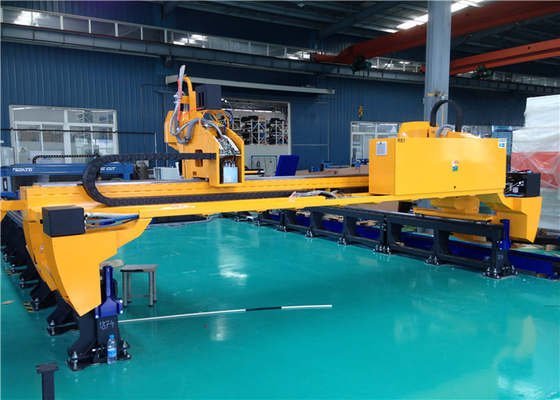

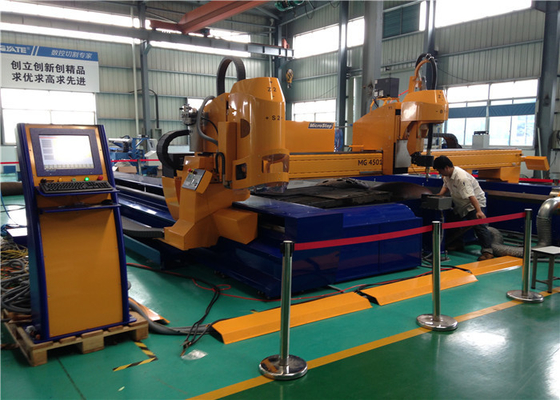

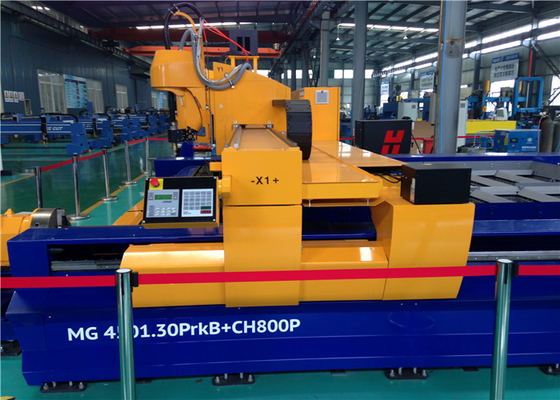

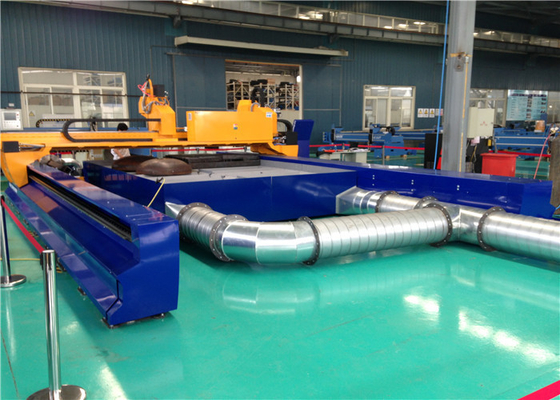

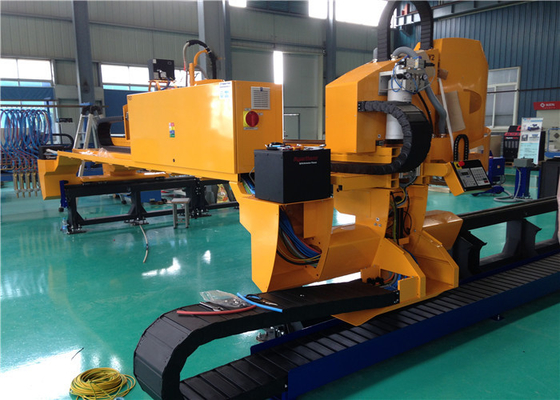

CNC 회전하는 경사지는 플라스마 절단기
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 하이 라이트: | 전기 절단기,판금 절단 도구 |
||
|---|---|---|---|
궤도에게 플라스마 경사지기를 위한 자동적인 CNC 플라스마 절단기 두 배 사각 관 광속
1.Description
온화한 강철 및 스테인리스에 둘 다 강철판에 경사지는 궤도 플라스마에서, 사용되는 회전하는 경사지는 기계. CNC 관제사와 완성된 전기 드라이브 시스템의 보금자리를 짓 소프트웨어는 이탈리아에서 옵니다. 기계 미사일구조물과 가동 책상은 이탈리아 HERMMAN에 의해 및 중국제 디자인됩니다.
2. 로봇 팔을 가진 Z32 FLORENZ 회전하는 경사지는 장치는 진동합니다: A+B 자동 귀환 제어 장치 동의.
| 아니다. | 품목 이름 | 묘사 | 근원 | Qty. |
| 1 | 로봇 팔 그네 AC 자동 귀환 제어 장치 모터 |
a) 로봇을 위한 100W AC 자동 귀환 제어 장치 조화되는 모터는 회전하는 무장합니다.
|
일본 | 2sets |

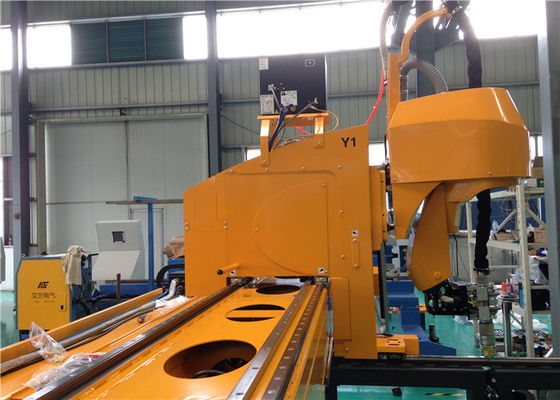

| 2 | 로봇 팔 회전하는 기계 장치 |
a) 두 배 괴상한 그네 장치 & 알루미늄 합금 팔 구조. b) 분말 코팅 금속 덮개. c) 반대로 충돌 장치를 가진 각자 리셋 토치 홀더. |
이탈리아 | 1set |
(1). X-Y-Z 축 동의에 AC 자동 귀환 제어 장치 모터 & 운전사:
| 아니다. | 품목 이름 | 묘사 | 근원 | Qty. |
| 1 | X-U 축선 경도 동의 |
a) 브레이크를 가진 높은 토크 1700With7.7 Nm AC 자동 귀환 제어 장치 모터. b) 순간 버스 통신 인터페이스. |
이탈리아 | 2sets |
| 2 | Y-Z 축선 횡단하고는 & 드는 동의 |
|
이탈리아 | 2sets |
(2) Z32 FLORENZ CNC 관제사:
| 아니다. | 품목 이름 | 묘사 | 근원 | Qty. |
| 1 | PC 컴퓨터 |
|
이탈리아 | 1set |
| 2 | CNC 관제사 |
|
이탈리아 | 1set |
(3) Z32 중첩 소프트웨어: 3D 절단 민주당원 & 매개변수 & 조정 지도:
| 아니다. | 품목 이름 | 묘사 | 근원 | Qty. |
| 1 | 경사지는 중첩 소프트웨어 |
|
이탈리아 | 1set |
| 2 | 경사지는 데이타베이스 |
b) 경사지는 각 보상 데이타베이스. |
이탈리아 | 1set |
3.B 부속
CNC 절단기 명세 & 윤곽
(1). 기계 설정:

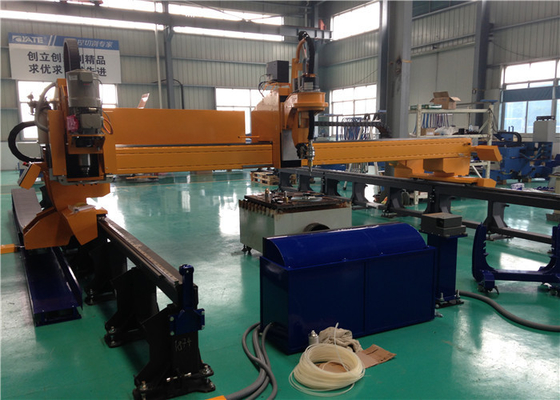

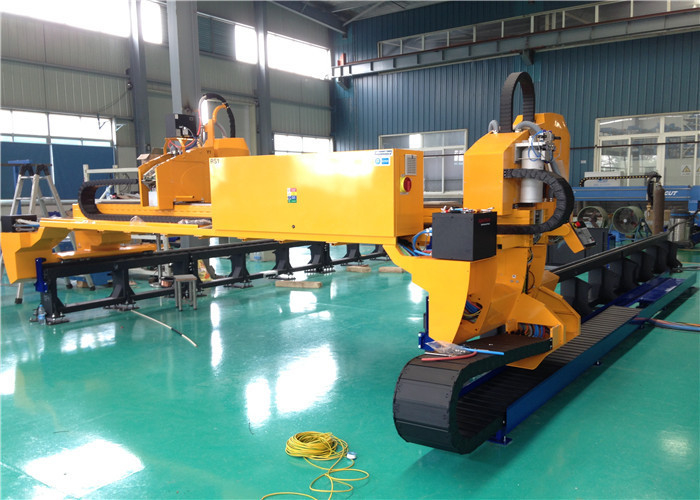

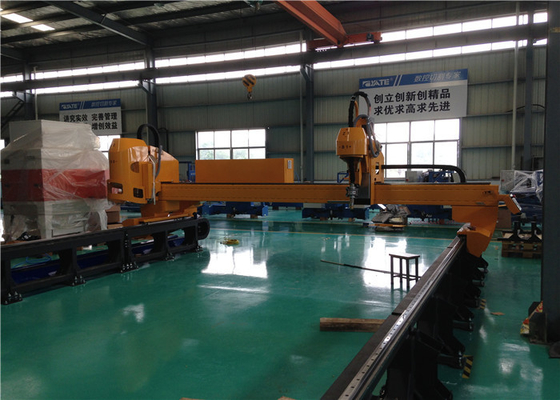

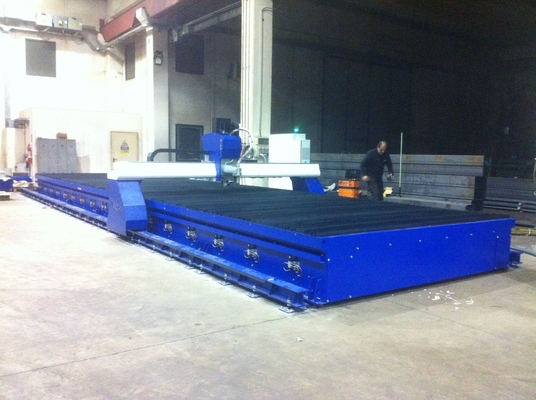

| 기계 미사일구조물 |
두 배 사각 관 광속 구조는 입니다 이탈리아에서 그리고 중국제 디자인하는. |
| 강철 가로장 & 선반 | 중국어 43KG/M |
| 강철 가로장 경간 | 4000mm |
| 강철 가로장 길이 | 18m*2 측 |
| X-U 축선 경도 동의에 기계 |
이탈리아 사람 두 배 측 AC 자동 귀환 제어 장치 드라이브 이탈리아 1700W*2sets |
| y-축 횡단하는 동의에 기계 |
이탈리아 AC 자동 귀환 제어 장치 드라이브 이탈리아 750W*1set |
| Z 축선 드는 동의에 기계 |
이탈리아 AC 자동 귀환 제어 장치 드라이브 이탈리아 750W*1set |
| X-U-Y-Z 축 장치 흡진기 |
독일 NEUGART 2+1+1sets |
| 가동 책상 + 터치스크린 위원회 |
독립적인 디자인 & 터치스크린 이탈리아어 Hermann |
| 3D 회전하는 경사지는 CNC 관제사 |
통합되는 이탈리아 FLORENZ Z32 CNC 관제사 1set |
| 전기 통제 & 자동 귀환 제어 장치 체계 |
독어 시멘스 & 이탈리아 D.ELECTRON 1set |

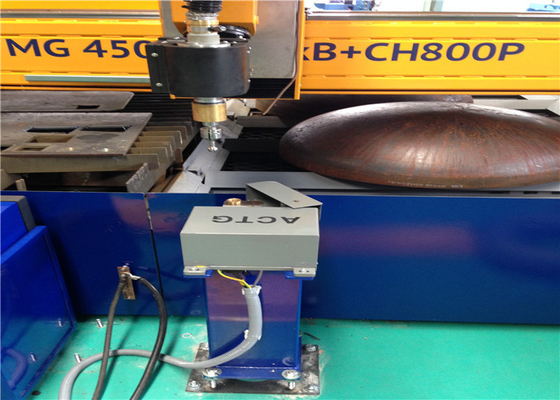

| 정밀한 플라스마 전원 & 토치 |
자동 가스 통제를 가진 미국 HPR260xd 1set |
| CNC 플라스마 토치 발동기 |
알루미늄 격판덮개 + 선형 방위 슬라이더 중국 YDT-Z/F 1set |
| CNC 플라스마 토치 기중기 |
나사 막대 + AC 자동 귀환 제어 장치 모터 이탈리아 D.ELECTRON 1set |

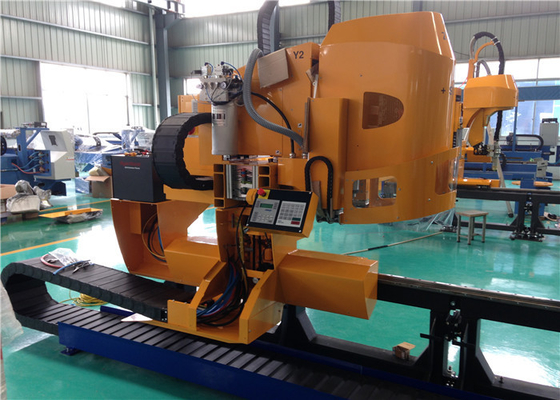

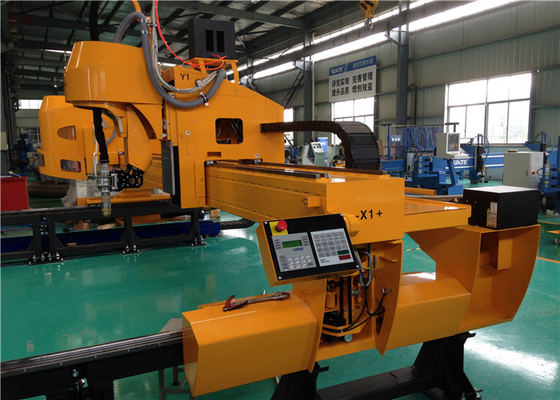

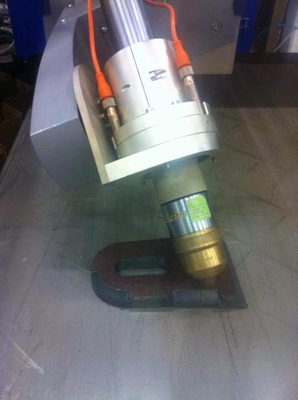

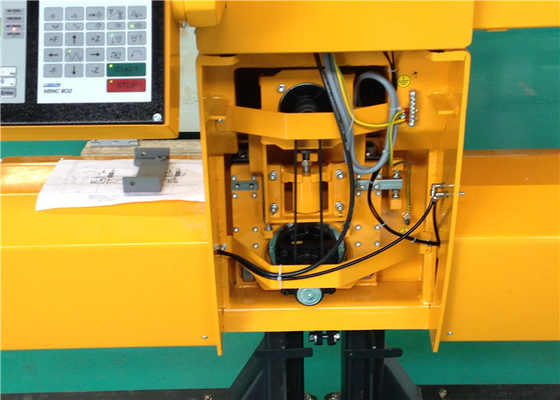

| 로봇 팔 그네 장치: A+B 축 동의 |
일본 AC 자동 귀환 제어 장치 조화되는 모터 100W* 2sets |
| 로봇 팔 그네 기계 장치 | 이탈리아 HERMANN 1set |
| 횡단하는 동의 기계 시스템 |

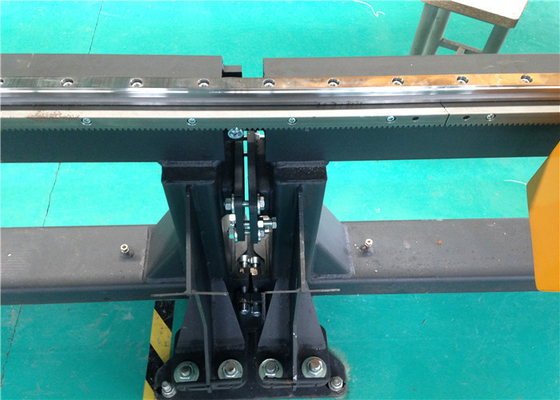

방위 슬라이더를 가진 정밀도 장치/선반 & 선형 가이드 레일 대만 HIWIN 1set |

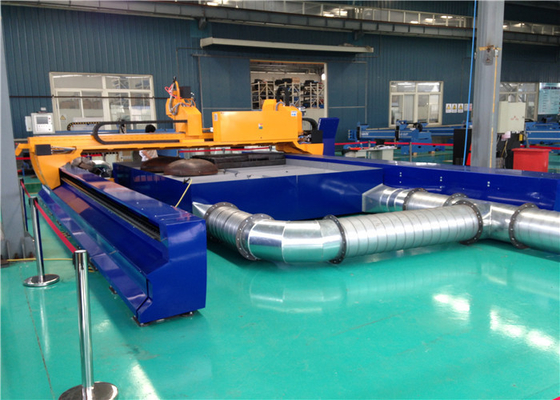

| 절단 테이블은 고객에 의해 하고 그림은 증기 적출 체계에 중국 YATAI, 그것에서 지켜져야 합니다 입니다. | |
| 기계 기초는 H 광속 강철로 구성되고 고객에 의해 준비해, 그림은 YATAI 공장에서 입니다. | |
(2) 기계 기능:
| 경사지기를 위한 중첩 소프트웨어 | 이탈리아 LIBELLULA 베벨 커트 1set |
| 경사지는 절단 데이타베이스 | 이탈리아 1set |
| AC 자동 귀환 제어 장치 아크 전압 토치 고도 관제사 | 이탈리아 1set |
| 플라스마 토치의 반대로 충돌 장치 | 중국 1set |
| X-U-Y 축선 동의 전기 & 기계적인 한정된 장치: | 4+4 단위 |
| 힘 안정성 장치 | 중국 5000VA 1set |

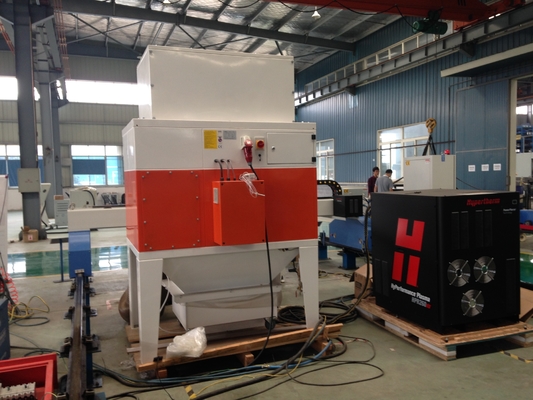

| 강철 가로장 얼굴을 위한 먼지 세탁기술자 | 중국 1set |
(3). 기계 기술 명세:
| 효과적인 절단 폭 | ≤ 3,100mm |
| 효과적인 절단 길이 | ≤ 16,000mm |
| 기계 공회전 속도 | 0-50m/min |
| 플라스마 절단 물자 | 온화한 강철 & 스테인리스 |
| 플라스마 날카로운 간격 | 플라스마 힘 모형을 참조하십시오 |
| 플라스마 가장자리 절단 간격 | 플라스마 힘 모형을 참조하십시오 |
| 플라스마 토치 위/아래 거리 | ≤280mm |
| 플라스마 토치 고도 통제 | 아크 전압 토치 통제 |

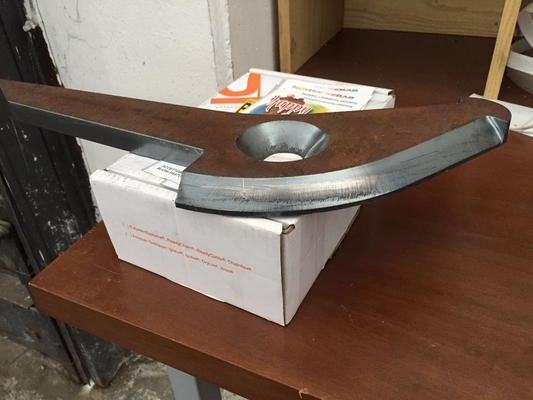

| 최대 경사지는 각 | ±45 정도 |
| 최대 그네 속도 | 3000mm/min |
| 사소 각 과실 | ±1.5 정도 |
| Min.에 의하여 끝을 자르는 가장자리 과실 | ±1.0mm |
| 기계 정밀도 기준 |
중국 JB/T5102-1999를 가진 협정 표준 |
| 플라스마 토치 수직 정밀도 | ±0.3mm |
| 플라스마 토치 추적 정밀도 | ±0.5mm |
|
옆 길이: 1000*1000 최단 거리 속도: 500-800mm/min |
 |
| 교회법 과실 적 관점 | ±0.5mm |
| 최단 거리 과실 | ±0.3mm |
| 원형 정도 과실 | ±0.5mm |
| 대각선 과실 | ±0.5mm |
| 속도 조정 과실 | ±0.5% |
| 절단 소밀 | Ra≤12.5μm |
| 주요 강철 가로장 측 최단 거리 과실 | 2.0mm/10000mm |
| 보조 가로장 측 최단 거리 과실 | 2.0mm/10000mm |
| 주요 가로장 얼굴 수평한 정밀도 | ±0.1mm/1000mm |
| 주요 & 보조 가로장 사이 수평한 과실 | ≤2.0mm |
(4). 기계 근무 조건:
| 작동 온도 | -10℃~+40℃ |
| 상대 습도 | 응축 없는 ≤95% |
| 환경 | 환기와 충격 없음 |
| CNC 체계의 전력 공급 | AC 1-Phase/220V±10V |
| 플라스마 힘의 전력 공급 | AC 3-Phase/380V±10V |
| 힘 주파수 | 50/60Hz |
| 기계 입력 수용량 | ≤5Kw |
| 플라스마 전기 용량 | ≤80Kw |
| 플라스마 가스 종류 | 압착기 공기/산소/질소 이렇게 위에 |
| 플라스마 가스 근원 필요조건 | 기름 & 물 없는 3 수준 여과기를 가진 언 & 건조한 공기 |
| 플라스마 가스 교류 | 압력: 1Mpa의 교류: 0.8m3/min |
4.Machine 주요 부품표:
| 품목 | 상표/근원 | Qty. | 그림 |
| 3D 경사지기를 위한 CNC 관제사 |
이탈리아어 Z32 FLORENZ |
1 | |
| 터치스크린과 가동 책상 | 하는 이탈리아 디자인 & 중국어 | 1 | |
| 정밀한 플라스마 힘 & 토치 | 미국 HYPERTHERM HPR260xd | 1set | |
| 로봇 팔 2 축선 그네 기계 장치 | 이탈리아어 Hermann | 1set | |
| 베벨을 위한 중첩 소프트웨어 |
이탈리아 LIBELLULA 베벨 커트 버전 |
1 | |
| 횡단하는 자동 귀환 제어 장치 운전사 | 이탈리아 D.ELECTRON | 1sets | |
| 경도 자동 귀환 제어 장치 운전사 | 2sets | ||
| 자동 귀환 제어 장치 운전사를 드는 토치 | 1sets | ||
| 횡단하는 자동 귀환 제어 장치 모터 | 이탈리아 D.ELECTRON | 1*750W | |
| 경도 자동 귀환 제어 장치 모터 | 2*1700W | ||
| 자동 귀환 제어 장치 모터를 드는 토치 | 1*750W | ||
| 로봇 팔의 회전하는 조화되는 자동 귀환 제어 장치 모터 | 일본 상표 | 2*100W | |
| 횡단하는 장치 흡진기 | 독일 NEUGART | 1 | |
| 경도 장치 흡진기 | 2 | ||
| 토치 드는 장치 흡진기 | 1 | ||
| 횡단하는 기계적인 동의 |
슬라이더를 가진 선형 가로장 대만 HIWIN |
1 | |
| 경도 가로장 & 선반 | 중국 43KG | 18M |
|
5.C 부속
- 고객을 위한 다른 선택권
- 증기 & 먼지 적출 체계는 칠레에 있는 공장에 고객에 의해 절단기, 그것을 준비됩니다 사용하고 있습니다.
- 공기 압축기/가스 저장/언 건조기는 칠레에 있는 공장에 고객에 의해 준비됩니다.
