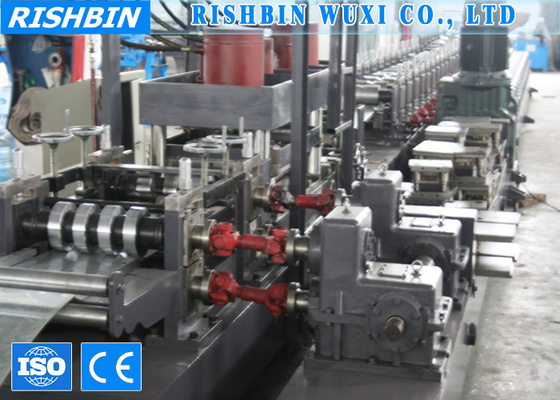

22 KW 공도 보호 난간은 사이클로이드 Pinwheel 흡진기를 가진 기계의 형성을 냉각 압연합니다

22 KW 공도 보호 난간은 사이클로이드 Pinwheel 흡진기를 가진 기계의 형성을 냉각 압연합니다

공도 보호 난간의 명세는 기계의 형성을 냉각 압연합니다

1. Decoiler

• 1 측에 1개의 머리를 가진 수동적인 선적
• 최대. 선적 무게: 8000Kg
• 최대. 코일의 직경: 1600mm
• 최대. 코일어의 폭: 600mm

2.먹이에서 & 수평하게 하기

• 금속 장은 인도에 선회합니다 보내집니다 (둘 다 좌우 측 조정가능합니다)
• 금속 장은 롤러 직경 전달 입니다 180mm의 물자입니다 강철 S45C, 냉각한 48°C-52°C 보내집니다
• 수평하게 하는 것은 아래쪽 전부 냉각한 지상 처리인 4개의 롤러 행해집니다, 와 3개의 롤러 위쪽에 의해.

3. 구멍을 뚫기 (둘 다 좌우 측은 조정가능합니다)

• 유압에게 구멍을 뚫기
• 피스톤의 직경: 140mm
• 일 압력: 20Mpa
• 형 물자: Cr12, 냉각된 58°C-62°C
• 유압 역의 힘: 15 KW
• 차원 (mm): 1500년 (L) X1100 (W) X1200 (H)

4. 형성

• 주발동기 힘: 22 KW
• 사이클로이드 pinwheel 흡진기 BWD14-43-45KW
• 전송: 보편적인 연결을 가진 기어 박스
• 갱구 물자: 처리를 완료한 후에 냉각되고 부드럽게 하는 고품질 강철 45 사용하기
• 갱구 직경: 100mm
• 롤러 물자: 지상 처리가 GCR15에 의하여, 냉각한 58°C-62°C, 전기도금을 합니다
• 역의 수: 17의 역
• 사용 주파수 변환, 5m-15m/min를 조정하는 속도 (구멍을 뚫기를 포함하여 아닙니다)
• 주파수 변환기: Panasonic (380V, 50Hz)
• PLC 통제
• 터치스크린 가동 위원회

5. 자르기

• 유압 절단
• 절단 잎의 물자: Cr12, 냉각된 58°C-62°C
• 피스톤의 직경: 250mm
• 일 압력: 30Mpa
• 작동 치기: 80mm

밖으로 6.Run는 탁상에 놓습니다

• 용접되는 정연한 관 (60mm*40mm) (고도는 조정가능합니다)
• 차원: 1500mm (L) X800mm (W) X600mm-1000mm (H)

기계를 형성하는 목록의 워크 플로우

인도를 가진선적 먹이에서 원료 (금속 장은 첫번째 형성 역으로 인도됩니다)--수평하게 하 구멍을 뚫 회전 & 형성하 유압 절단--테이블을 떨어지십시오

우리의 이점

• 고품질
• 믿을 수 있는
• 튼튼한
• 알맞은 가격
• 서비스 후에 좋은
• 1 년 보장
• 경험 10 년 이상
