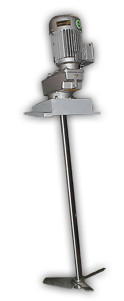

화학 공업을 위한 큰 방위 수용량 고능률 조정가능한 최고 입장 페인트 섞는 교반기
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 하이 라이트: | 사이드 입력 믹서,상위 항목 믹서 |
||
|---|---|---|---|
화학 공업을 위한 큰 방위 수용량 고능률 조정가능한 최고 입장 페인트 섞는 교반기
2.long 서비스 기간
30 일 안에 3.delivery
특징:
1. 유연한 운전
2. 큰 방위 수용량, 긴 서비스 기간
3. 전송의 고능률은 97% 이상, 효율성 있습니다
4. 주요 콤포넌트는 정확한 가공한, 주의깊은 모이고는 및 시험하는에 의하여 저잡음 입니다
5. 기능을 조정하는 속도
6. 화학 공업, 식품 산업, 약, 등등에서 사용되십시오.
주요 기술 표준:
힘 | 유형 | 속도 | 크기 | 무게 | |||||
KW |
| RPM | ΦS | A | L | C | B | D | kg |
0.2 | TS0 | 200-1000 | 20 | 286 | <1000> | 90 | 150 | 100 150 160 180 | <15> |
0.4 | TS1 | 80-400 | 25 | 340 | <1200> | 90 | 155 | 150 180 200 250 | <25> |
0.75 | TS2 | 60-300 | 30 | 382 | <1400> | 95 | 200 | 250 300 | <45> |
1.1 | TS3 | 40-200 | 35 | 433 | <1800> | 100 | 250 | 300 350 | <70> |
1.5 |
| 458 | <75> | ||||||
2.2 | TS4 | 40 | 533 | <2200> | 105 | 250 | 350 400 | <85> | |
