사이클로이드 Pinwheel 흡진기 충돌 방벽은 기계 1.5mm - 3mm 형성 냉각 압연합니다

사이클로이드 Pinwheel 흡진기 충돌 방벽은 기계 1.5mm - 3mm 형성 냉각 압연합니다

충돌 방벽의 주요 기술적인 자료는 굴러 기계를 형성하

기계를 형성하는 목록의 구조

1. 안코이라

• 1 측에 1개의 머리를 가진 수동적인 선적
• 최대. 선적 무게: 8000Kg
• 최대. 코일의 직경: 1600mm
• 최대. 코일어의 폭: 600mm

2. 먹이에서 & 수평하게 하기

• 금속 장은 인도에 선회합니다 보내집니다 (둘 다 좌우 측 조정가능합니다)
• 금속 장은 롤러 직경 전달 입니다 180mm의 물자입니다 강철 S45C, 냉각한 48°C-52°C 보내집니다
• 수평하게 하는 것은 아래쪽 전부 냉각한 지상 처리인 4개의 롤러 행해집니다, 와 3개의 롤러 위쪽에 의해.

3. 구멍을 뚫기 (둘 다 좌우 측은 조정가능합니다)

• 유압에게 구멍을 뚫기
• 피스톤의 직경: 140mm
• 일 압력: 20Mpa
• 형 물자: Cr12, 냉각된 58°C-62°C
• 유압 역의 힘: 15 KW
• 차원 (mm): 1500년 (L) X1100 (W) X1200 (H)

4. 형성

• 주발동기 힘: 22 KW
• 사이클로이드 pinwheel 흡진기 BWD14-43-45KW
• 전송: 보편적인 연결을 가진 기어 박스
• 갱구 물자: 처리를 완료한 후에 냉각되고 부드럽게 하는 고품질 강철 45 사용하기
• 갱구 직경: 100mm
• 롤러 물자: 지상 처리가 GCR15에 의하여, 냉각한 58°C-62°C, 전기도금을 합니다
• 역의 수: 17의 역
• 사용 주파수 변환, 5m-15m/min를 조정하는 속도 (구멍을 뚫기를 포함하여 아닙니다)
• 주파수 변환기: Panasonic (380V, 50Hz)
• PLC 통제
• 터치스크린 가동 위원회

5. 자르기

• 유압 절단
• 절단 잎의 물자: Cr12, 냉각된 58°C-62°C
• 피스톤의 직경: 250mm
• 일 압력: 30Mpa
• 작동 치기: 80mm

생산 라인의 6.Dimension

• 11000mm (L) X1800mm (W) X1500mm (H)

밖으로 7.Run는 탁상에 놓습니다

• 용접되는 정연한 관 (60mm*40mm) (고도는 조정가능합니다)
• 차원: 1500mm (L) X800mm (W) X600mm-1000mm (H)

기계를 형성하는 목록의 워크 플로우

인도를 가진선적 먹이에서 원료 (금속 장은 첫번째 형성 역으로 인도됩니다)--수평하게 하 구멍을 뚫 회전 & 형성하 유압 절단--테이블을 떨어지십시오

그림을 간색하십시오

간격: 1.5mm-3mm

생산 라인

Decolier의 기계 (먹이 에서를 포함하여, 의 컴퓨터, 자르는 유압 역 통제하는 구멍을 뚫기 수평하게 하고, 목록 형성), 밖으로 뛰기 테이블 (2 PC)를 형성하는 목록

생산 라인 밑그림

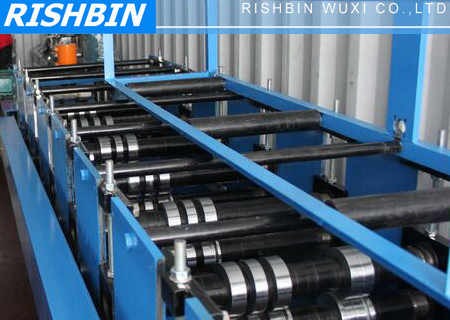

참고를 위한 기계 사진
